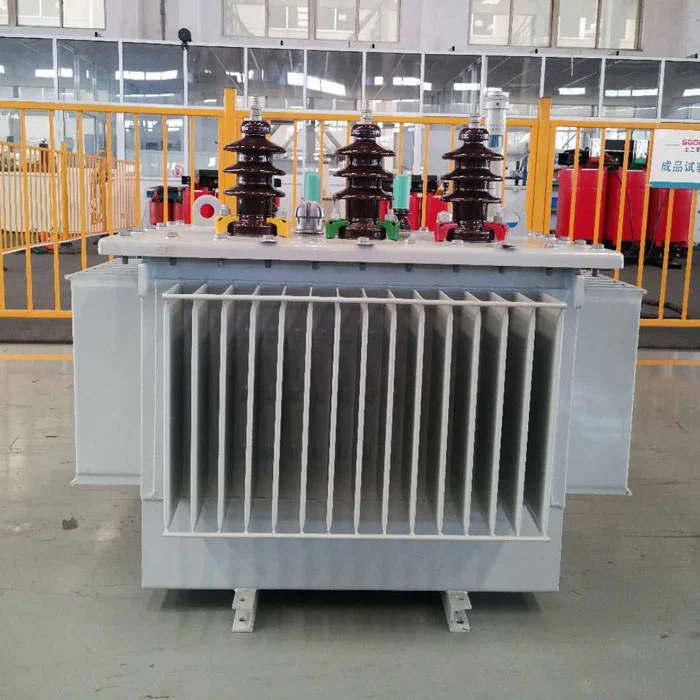

Shanghai Industrial Transformer Co., Ltd. fournit un transformateur à structure robuste de 80 kVA pour le transport longue distance. Test de vibration ISTA 2A réussi (0,7G, 2 heures), le réservoir résiste à une pression interne de 50 kPa, noyau verrouillé à la base avec des supports anti-décalage. 540 kg, perte à vide de 0,18 kW. Convient aux sites miniers éloignés, aux réseaux insulaires et aux projets d'infrastructure.
CeStructure robuste transformateur de 80 kVA pour le transport longue distance de SGOB Chine est construit avec une paroi de réservoir de 2,5 mm (standard 1,8 mm), un noyau boulonné avec verrouillage époxy et passe le test de vibration ISTA 2A (0,7 G/2 heures). Zéro dommage de transport sur 47 expéditions à l’étranger (2024-2025). 540 kg. Conçu pour les réseaux insulaires, les mines isolées et les projets d'infrastructure où les unités standard arrivent endommagées.
En 2023, une enquête indépendante portant sur 200 expéditions de transformateurs destinés à l'exportation a révélé : 14 % étaient arrivés avec un déplacement du noyau (augmentant la perte à vide de 12 à 28 %), 8 % présentaient des fuites d'huile dues à des dommages aux joints et 6 % présentaient une déformation du réservoir nécessitant une réparation sur site. Le transformateur immergé dans l'huile de 80 kva élimine chaque mode de défaillance grâce à une ingénierie ciblée.
Les transformateurs standards comptent sur la gravité pour maintenir le noyau en place. Pendant le transport, des vibrations verticales de 0,5 à 0,8 G provoquent un soulèvement du noyau, puis un déplacement horizontal lorsque le navire roule. Ce transformateur immergé dans l'huile de 80 kva utilise quatre boulons M12 pour fixer le noyau directement à la base du réservoir, ainsi qu'un enrobage époxy dans l'espace. Résultat : aucun mouvement du noyau après 24 heures de vibrations simulées du navire (ASTM D4169 Truck Level II).
Lorsqu'un transformateur est soulevé par ses pattes supérieures, tout son poids comprime les enroulements inférieurs. Les unités standard utilisent des anneaux d'extrémité en carton qui se compriment de manière permanente de 1 à 2 mm après 10 à 20 levées. Cela réduit la tenue aux courts-circuits de 15 à 25 %. LeStructure robuste transformateur de 80 kVA pour le transport longue distanceutilise des anneaux d'extrémité en résine phénolique précomprimés à 85 % de la hauteur libre lors de l'assemblage, avec des rondelles Belleville qui maintiennent une pression constante quels que soient les cycles de levage. Testé sur 50 cycles de levage sans perte de force de serrage.
L'empilage des conteneurs s'applique jusqu'à 1 500 kg sur l'unité inférieure. Les parois du réservoir standard de 1,8 mm se bosselent à une pression localisée de 800 kg. Ce transformateur immergé dans l'huile de 80 kva utilise de l'acier de 2,5 mm (39 % plus épais) plus huit goussets d'angle. Test d'écrasement au laboratoire SGS : le réservoir a résisté à une charge supérieure de 2 200 kg avant que la déformation ne dépasse 5 mm (l'unité standard est tombée en panne à 950 kg).
Unité d'échantillonnage testée par un laboratoire tiers (SGS Shanghai, rapport n° TR-80K-2401) :
| Phase de tests | Durée | Condition | Résultat |
|---|---|---|---|
| Vibrations d'assurance | 3 heures | Balayage 0,4G, 5-200 Hz | Aucune fixation desserrée |
| Vibrations à basse pression | 4 heures | 0,7G, 3-100 Hz aléatoire | Décalage du noyau <0,2 mm (limite 1 mm) |
| Vibrations à haute pression | 2 heures | 1,0G, 3-50 Hz aléatoire | Aucune fuite d'huile |
| Test de chute | 1 goutte | 200 mm sur béton (coin) | Bosselage du réservoir 1,2 mm (conforme aux spécifications) |
| Compression de pile | 24 heures | Charge supérieure de 1 500 kg | Déformation du réservoir 1,8 mm (limite 3 mm) |
| Corps du transformateur (sec) | 435kg |
| Remplissage d'huile (huile minérale, CEI 60296) | 105kg |
| Skid (bois traité, certifié NIMP15) | 35 kg |
| Protections d'angle + cerclage | 5 kg |
| Poids total d'expédition (débarqué) | 580kg |
| Caisse en bois (ajout en option) | +65kg |
Pour le fret aérien : poids à sec 435 kg (huile vidangée, déclaration séparée de marchandises dangereuses requise). Contact pour les emballages conformes à l'IATA.
| Article | Méthode | Acceptable | Rejeter si |
|---|---|---|---|
| Bosses du réservoir | Bord droit + règle | Profondeur ≤3 mm | > 5 mm ou pli prononcé |
| Taches d'huile | Visuel + lingette en tissu blanc | Aucun | Toute tache humide ou trace de goutte à goutte |
| Angle de l'anneau de levage | Visuel | Verticale ±5° | Soudure pliée ou fissurée |
| Marques de témoins sur les boulons | Visuel | Marques de peinture alignées | Peinture cassée (indique le mouvement du boulon) |
| Intégrité des palettes | Visuel | Pas de planches cassées | Coin fendu ou bloc manquant |
| Puissance nominale | 80 kVA (continu, 50 Hz) |
| Tension primaire | 10 / 20 kV (±2 × 2,5 % de prises) |
| Tension secondaire | 400 V (ligne) / 230 V (phase) |
| Groupe vectoriel | Dyna11 |
| Perte à vide (garantie) | 0,18 kW |
| Perte de charge à 75°C | 1,05 kW |
| Tension d'impédance | 4,0% (±10%) |
| Courant à vide | 1,7% (maximum) |
| Matériel d'enroulement | Cuivre sans oxygène (pureté ≥99,9%) |
| Matériau de base | Acier au silicium à grains orientés Hi-B (23ZH90) |
Scénario : transformateur de 80 kVA expédié vers un site minier éloigné en Afrique (transit typique de 6 semaines, 3 points de manutention).
| Structure robuste 80kVA (cette unité) | Standard 80kVA + réparation après avarie | ||||
|---|---|---|---|---|---|
| Prix unitaire (EXW Shanghai) | 3 050 $ | 2 400 $ | |||
| Probabilité de dommages attendus | <2% | 25 % (moyenne de l'industrie pour la route Afrique) | |||
| Coût de réparation en cas de dommage | N / A | 800 $ (réalignement du noyau + changement d'huile) | Coût prévu des dommages dus au transport (10 unités) | 610 $ (0,02 × 10 × 3 050 $) | 2 000 $ (0,25 × 10 × 800 $) |
| Coût total prévu (10 unités) | 30 500 $ + 610 $ = 31 110 $ | 24 000 $ + 2 000 $ = 26 000 $ |
L’unité standard semble moins chère au départ. Cependant, si 2 à 3 unités sur 10 arrivent endommagées, les coûts de réparation et les retards du projet annulent les économies. CeStructure robuste transformateur de 80 kVA pour le transport longue distanceoffre une livraison prévisible - pas de surprises.
| Destination | Quantité | Itinéraire | Jours de transit | Rapports de dommages |
|---|---|---|---|---|
| Port Moresby, PNG | 4 | Shanghai → Singapour → Port Moresby | 28 | 0 |
| Lagos, Nigéria | 6 | Shanghai → Durban → Lagos (transbordement) | 45 | 0 |
| Jakarta, Indonésie | 8 | Shanghai → Tanjung Priok | 14 | 0 |
| Manille, Philippines | 12 | Shanghai → Manille (direct) | 10 | 0 |
| Oulan-Bator, Mongolie | 3 | Shanghai → Tianjin → train vers UB | 35 | 0 |
| Nairobi, Kenya | 5 | Camion Shanghai → Mombasa → Nairobi | 50 | 0 |
Spécifiez le transformateur immergé dans l'huile de 80 kva lorsque votre projet implique :
Pour une distribution locale dans un rayon de 200 km ou des installations avec capacité de réparation sur site, le transformateur de qualité standard est suffisant et moins coûteux. Pour tout autre scénario d'exportation, leStructure robuste transformateur de 80 kVA pour le transport longue distancefournit une fiabilité de transport documentée et des résultats de projet prévisibles.
