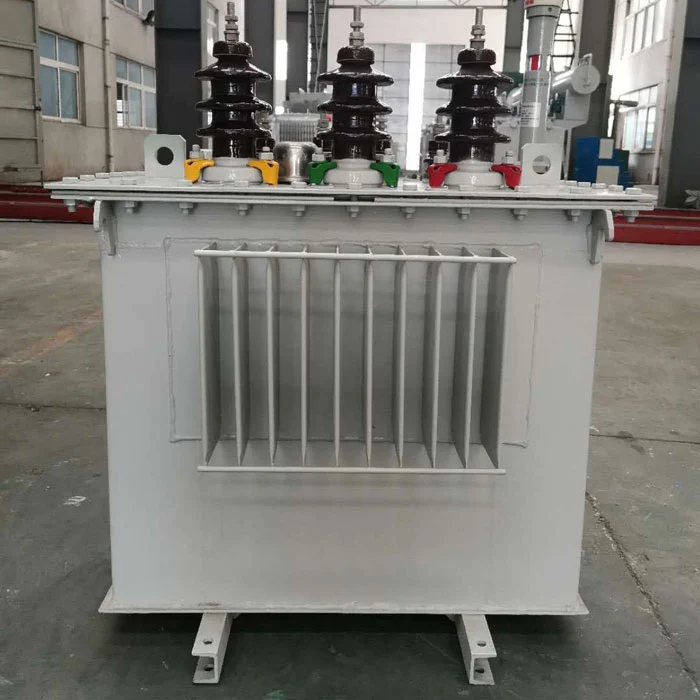

Transformateur de distribution SGOB à dissipation thermique efficace de 100 kVA L'exportation d'approvisionnement en Chine est conçue pour un contrôle thermique stable sous charge continue. Avec un refroidissement optimisé par circulation d'huile et un noyau en acier au silicium à faibles pertes, il garantit une gestion efficace de la chaleur, une réduction du gaspillage d'énergie et un fonctionnement fiable pour les réseaux électriques commerciaux et industriels.
SGOBDissipation thermique efficace Transformateur de distribution 100 kVA Exporter est conçu dans un esprit pratique d'opération sur le terrain, mettant l'accent sur le comportement en température, l'adaptabilité de la charge et la stabilité à long cycle plutôt que sur les données de performances uniquement en laboratoire.
Dans de nombreux transformateurs de distribution standard, la chaleur est principalement gérée par convection d'huile de base sans chemins d'écoulement internes optimisés. Cela conduit souvent à une augmentation localisée de la température sous une charge continue.
SGOB améliore cela en se concentrant sur l'optimisation du chemin thermique :
- Réduit les zones d'huile stagnantes à l'intérieur de la structure du réservoir
- Améliore le flux d'huile directionnel à l'intérieur des canaux d'enroulement
- Améliore l'efficacité du transfert de chaleur entre le serpentin et l'huile
- Contrôle la formation de points chauds sous une charge de longue durée
- Stabilise la courbe d'augmentation de la température au lieu d'un contrôle des pics à court terme
Par rapport aux modèles conventionnels, la principale amélioration n’est pas « plus de refroidissement », mais une répartition thermique plus contrôlée.
Le transformateur de distribution SGOB à dissipation thermique efficace de 100 kVA est conçu sur la base d'environnements d'installation réels tels que les bâtiments commerciaux, les petites usines et les sous-stations extérieures.
Points forts structurels :
- Support de bobinage renforcé pour réduire la déformation sous dilatation thermique
- Espacement optimisé des bobines pour améliorer la pénétration de l'huile
- Système de verrouillage mécanique pour réduire les déplacements induits par les vibrations
- Structure du réservoir conçue pour une circulation par convection constante
- Stabilité d'étanchéité améliorée pour éviter le vieillissement thermique lié à l'humidité
Cette structure vise la fiabilité sur le terrain à long terme plutôt que les performances des tests à court terme.
Au lieu d’augmenter uniquement la capacité de refroidissement, le SGOB réduit la chaleur à la source de production.
Approche d'ingénierie :
- L'acier au silicium à haute perméabilité réduit la perte de courant magnétisant
- La disposition des enroulements en cuivre minimise le chauffage par résistance
- La structure du noyau en escalier améliore l'équilibre de la distribution du flux
- Chauffage harmonique réduit dans des conditions de charge variables
- Réduction des pertes par courants de Foucault grâce à un traitement de stratification optimisé
Cette stratégie « réduire d'abord la chaleur, puis la dissiper » améliore l'efficacité plus efficacement que les mises à niveau axées uniquement sur le refroidissement.
Par rapport aux transformateurs secs ou ventilés de base, l’immersion dans l’huile apporte des avantages thermiques évidents :
Avantages du système immergé dans l’huile SGOB :
- L'huile agit à la fois comme isolant et comme fluide caloporteur
- Diffusion plus rapide de la chaleur par rapport aux systèmes de refroidissement à air
- Température plus stable sous les cycles de charge de pointe
- Meilleure tolérance aux surcharges en cas de forte demande de courte durée
- Diminution du risque de rupture d'isolation dû aux pics de température
Cela le rend plus adapté aux environnements de charge instables ou fluctuants.
L’ingénierie des matériaux joue un rôle clé dans les performances de dissipation thermique :
- Matériau du noyau : acier au silicium à grains orientés à faibles pertes
- Conducteur : cuivre sans oxygène avec résistivité stable sous la chaleur
- Isolation : système composite huilé-papier à endurance thermique
- Etanchéité : caoutchouc anti-vieillissement pour maintenir la stabilité de la pression interne
- Structure en acier : corps de réservoir renforcé pour l'équilibre de la chaleur et de la pression
Tous les matériaux sont vérifiés par une inspection à la réception alignée sur le contrôle du système ISO9001.
| Modèle | Capacité (kVA) | HT (kV) | BT (kV) | Perte à vide (kW) | Impédance (%) | Poids (kg) | Dimensions (mm) |
| S11-M-50/10 | 50 | 6 à 20 | 0.4 | 0.13 | 4 | 420 | 800×490×1000 |
| S11-M-80/10 | 80 | 6 à 20 | 0.4 | 0.18 | 4 | 540 | 870×510×1130 |
| S11-M-100/10 | 100 | 6 à 20 | 0.4 | 0.20 | 4 | 605 | 890×520×1140 |
| S11-M-160/10 | 160 | 6 à 20 | 0.4 | 0.27 | 4 | 790 | 1110×580×1170 |
SGOBDissipation thermique efficace Transformateur de distribution 100 kVAconvient aux utilisateurs qui nécessitent un fonctionnement stable pendant de longues heures avec une fluctuation de température minimale.
Environnements d'application typiques :
- Systèmes de distribution d'électricité au détail et commerciaux
- Petits ateliers de fabrication et de transformation
- Postes de transformation résidentiels urbains
- Installations d'automatisation industrielle légère
- Systèmes d'alimentation auxiliaires d'infrastructure
- Environnements à charge mixte avec des variations de charge fréquentes
Sa conception à stabilité thermique est particulièrement bénéfique dans les environnements à température ambiante élevée ou à ventilation limitée.
La plupart des transformateurs conventionnels reposent principalement sur une circulation d'huile passive sans architecture de flux interne optimisée, ce qui peut créer une répartition inégale de la température.
Le SGOB améliore cela en se concentrant sur trois véritables lacunes opérationnelles :
- Répartition inégale de la chaleur à l'intérieur des structures de bobinage
- Transfert de chaleur lent sous charge élevée continue
- Stabilité thermique insuffisante lors des fluctuations de charge
Le transformateur de distribution de 100 kVA résout ces problèmes en redessinant les chemins d'écoulement d'huile internes et en renforçant la cohérence du transfert de chaleur, plutôt qu'en augmentant simplement l'épaisseur du matériau ou la taille du réservoir.
SGOB est fabriqué par Shanghai Industry Transformers Co., Ltd., avec une capacité de production intégrée :
- Base de production moderne de 40 000 m²
- Lignes de découpe et d'empilage CNC d'acier au silicium
- Systèmes automatisés d'enroulement de bobines et de séchage sous vide
- Laboratoires d'essais de performances électriques
- Conformité totale aux normes IEC60076 et GB1094
L'entreprise se concentre sur une production de masse stable pour des projets d'infrastructure mondiaux plutôt que sur des unités personnalisées isolées.
Chaque unité de transformateur de distribution de 100 kVA subit une validation en plusieurs étapes :
- Test d'échauffement à pleine charge
- Vérification de l'efficacité de la circulation de l'huile
- Résistance d'isolation et tests diélectriques
- Évaluation des contraintes mécaniques en court-circuit
- Mesure des pertes (à vide et perte de charge)
Cela garantit un comportement thermique constant avant expédition.
SGOBDissipation thermique efficace Transformateur de distribution 100 kVAse positionne comme une solution de distribution optimisée en termes de stabilité thermique. Au lieu de s'appuyer sur des hypothèses de refroidissement conventionnelles, il améliore le contrôle du flux de chaleur interne, réduit le chauffage dû aux pertes et améliore l'uniformité de la température, ce qui le rend adapté aux systèmes de distribution d'énergie commerciaux et industriels à long terme nécessitant un fonctionnement stable et une dépendance réduite en matière de maintenance.
