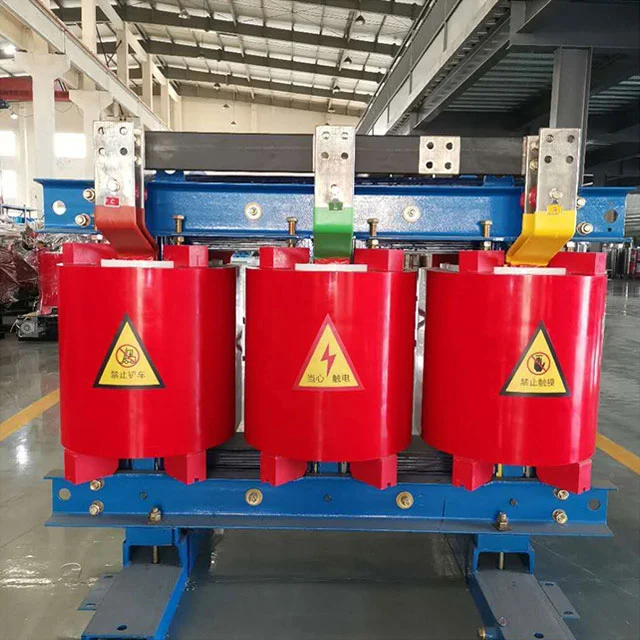

Transformateur sec 800kva

Le transformateur sec SGOB 800 kva en provenance de Chine est un appareil électrique haute capacité et hautes performances conçu pour répondre aux exigences rigoureuses des environnements industriels, commerciaux et institutionnels modernes. Avec une puissance nominale robuste de 800 kilovolts-ampères (kva), ce transformateur offre une fiabilité et une efficacité inégalées, ce qui en fait une solution d'alimentation polyvalente pour une large gamme d'applications.

Points forts du produit

Le transformateur d'isolation de type sec SGOB 800 kva élimine le risque de fuite d'huile, réduisant ainsi les besoins de maintenance et l'impact environnemental. Ce transformateur respectueux de l'environnement s'aligne sur les efforts mondiaux de développement durable, promouvant des solutions énergétiques plus propres et minimisant les émissions de carbone.

Le transformateur sec SGOB 800 kva présente un encombrement compact et une construction durable, ce qui le rend idéal pour une installation dans des environnements restreints. Sa construction robuste garantit une fiabilité à long terme et un fonctionnement fluide, même dans des environnements industriels exigeants. La capacité du transformateur à supporter des charges importantes en fait un excellent choix pour les applications où les demandes de puissance élevées sont constantes et critiques, telles que les installations de fabrication, les centres de données et les établissements de santé.

En plus de ses robustes capacités de gestion de puissance, le transformateur de distribution de type sec offre une efficacité énergétique impressionnante. Il minimise les pertes d'énergie, maximise la puissance fournie à la charge et réduit les coûts opérationnels. Cela en fait un choix idéal pour les entreprises cherchant à optimiser leur consommation d’énergie et à réduire leur empreinte carbone.

CARACTÉRISTIQUES DU PRODUIT

Le transformateur sec coulé en résine époxy de 800 kva produit par Shanghai Industrial Transformer Co., Ltd. est développé et conçu en coopération avec l'Institut de recherche sur les transformateurs de Shenyang en introduisant une technologie étrangère avancée. L'indice de fiabilité des produits a atteint le niveau avancé international.

Il est sûr, ignifuge et ignifuge, sans pollution et peut être directement installé dans le centre de distribution. Il ne nécessite aucun entretien, est facile à installer, présente un faible coût d'exploitation global, de faibles pertes, de bonnes performances de résistance à l'humidité, peut fonctionner normalement à 100 % d'humidité et peut être mis en service sans pré-séchage après l'arrêt. Il a une faible décharge partielle, un faible bruit, une forte fonction de dissipation thermique et peut fonctionner à une charge nominale de 150 % dans des conditions de refroidissement à air forcé.

Il est largement utilisé dans les immeubles de grande hauteur, les centres commerciaux, les aéroports, les gares, les quais, les métros, les usines, les stations de distribution souterraines, les plates-formes de forage pétrolier offshore, les centrales électriques et autres endroits présentant des environnements et des conditions d'utilisation difficiles.

Principaux matériaux et caractéristiques

La bobine utilise un fil de cuivre isolé de classe F comme conducteur et un matériau composite en fibre de verre et résine époxy comme isolant. Son coefficient de dilatation est proche de celui d'un conducteur en cuivre et présente une bonne résistance aux chocs, aux changements de température et aux fissures. Tous les composants en fibre de verre et en résine époxy sont auto-extinguibles et ne continueront pas à brûler. Dans le même temps, la bobine haute tension est coulée avec de la résine époxy sous un vide de 1 mbar, et il n'y a pas de bulles à l'intérieur de la bobine, garantissant ainsi que la décharge partielle de la bobine est faible. Dans le même temps, la perte du transformateur est efficacement réduite.

Le noyau de fer du transformateur est constitué de tôles d'acier au silicium laminées à froid de la série 30EH120 à haute perméabilité avec une orientation ordonnée des grains importées de Nippon Steel, au Japon, avec des joints biseautés complets à 45° et un empilement étape par étape sur quatre niveaux. La surface du noyau de fer est scellée avec une peinture à base de résine isolante pour éviter l'humidité et la rouille, et les deux pinces et attaches ont des couches de protection anticorrosion. L'ensemble du noyau de fer adopte un joug de fer non empilé et une structure de plaque de traction en acier, ce qui réduit efficacement la perte à vide, le courant à vide et le bruit du noyau de fer.

Pour les bobines basse tension et courant élevé, la contrainte de court-circuit est importante lorsqu'un court-circuit se produit et le nombre de spires basse tension est faible. Plus le courant basse tension est important, plus le problème des ampères-tours instables sera important lorsque le type d'enroulement de fil est utilisé. Le problème de la dissipation thermique doit également être pris en compte. À l’heure actuelle, l’utilisation d’un enroulement en feuille pour basse tension peut mieux résoudre les problèmes ci-dessus. Tout d’abord, les produits en feuille n’ont pas de spires axiales ni d’angles de spirale d’enroulement axiaux. Les ampères-tours des enroulements haute et basse tension sont équilibrés et la contrainte axiale du transformateur est faible en cas de court-circuit. Deuxièmement, grâce à sa fine isolation, les conduits d'air multicouches peuvent être installés à volonté au cours du processus, et le problème de dissipation thermique est également mieux résolu. Le soudage interne de la bobine adopte un soudage avec protection au xénon sur la bobineuse de feuille entièrement automatique, qui présente une haute précision, une faible résistance au soudage et aucun processus de soudage externe. L'isolation DMD est utilisée entre les couches d'enroulement et les extrémités sont scellées et durcies avec de la résine après l'enroulement.

Le ventilateur de refroidissement à soufflage supérieur à flux transversal est adopté, il présente les caractéristiques d'un faible bruit, d'une pression du vent élevée, d'une belle apparence, etc., et améliore la capacité de surcharge du transformateur. Le contrôle de la température adopte un contrôleur de température intelligent pour améliorer la sécurité et la fiabilité du fonctionnement du transformateur.

DESCRIPTION DU PRODUIT

Le transformateur de type sec isolé en résine époxy est un produit très sûr. Il peut être directement installé dans le centre de distribution. Il fonctionne bien dans un environnement 100 % humide sans pré-séchage. Il a été largement utilisé dans le domaine de la construction, des centres commerciaux, des aéroports, des gares, des ports, du métro, des usines, des stations de distribution d'énergie souterraines, des plates-formes de forage pétrolier offshore, des centrales électriques, etc.

CARACTÉRISTIQUES DU PRODUIT

● Résistant au feu

● Résistance à l'humidité

● Entretien et installation faciles

● Fonctionne bien dans des conditions environnementales difficiles

● Produit non polluant

● Faible perte pendant l'opération complète

PARAMÈTRES

PROFIL DE L'ENTREPRISE

Shanghai Industry Transformers Co., Ltd (SGOB) est un fournisseur complet d'équipements de distribution électrique. Nos produits comprennent :

● Transformateurs immergés dans l'huile

● Transformateurs immergés dans l'huile 35KV

● Transformateurs éoliens

● Transformateurs de distribution en alliage amorphe

● Transformateurs photovoltaïques

● Transformateurs de sous-station de type boîte

● Transformateurs de puissance de type sec à isolation en résine époxy

Notre entreprise a été fondée en 2007 et compte aujourd'hui un atelier de 40 000 m² et plus de 200 collaborateurs. Nos produits sont largement utilisés dans un large éventail d'industries telles que la production et la distribution d'électricité, la production de charbon, la métallurgie, le pétrole et le gaz, les produits chimiques, la construction, les ports, les aéroports, les infrastructures ferroviaires et municipales.

Nous produisons également des équipements pertinents tels que des armoires et des boîtiers électriques, des boîtiers d'appareillage de commutation. Actuellement, nous étendons notre gamme de produits à d'autres domaines liés à l'énergie tels que les connecteurs thermorétractables, les câbles électriques et les équipements mécaniques associés, etc. Notre objectif est de construire une plate-forme unique d'approvisionnement en équipements et pièces électriques pour notre clientèle mondiale.

Certifications

Nous nous appuyons sur notre système de contrôle qualité strict pour fournir des produits de la plus haute qualité. Sur nos 200 collaborateurs, 46 sont des ingénieurs d'expérience. Notre système qualité comprend des qualifications pour :

● Centre national de surveillance de la qualité des transformateurs de Chine

● Système de gestion de la qualité ISO-9001 : 2008

● ISO-14001 : 2004 Système de gestion environnementale

● Système de santé et de sécurité OHSMS18000

Nos Brevets :

Nos capacités de production et de tests de qualité comprennent :

● Enroulement automatique du film

● Tôlerie et refendage d'acier au silicone numérique

● Étuve de séchage sous vide et ligne de vernis entièrement automatiques

● Testeur de décharges partielles HAEFLY

● Analyseur de puissance HAEFLY

● Analyseur d'harmoniques HAEFLY

Le résultat est un produit supérieur à haut rendement, avec une faible dissipation de puissance et un faible bruit pour maximiser votre investissement dans l'infrastructure.
