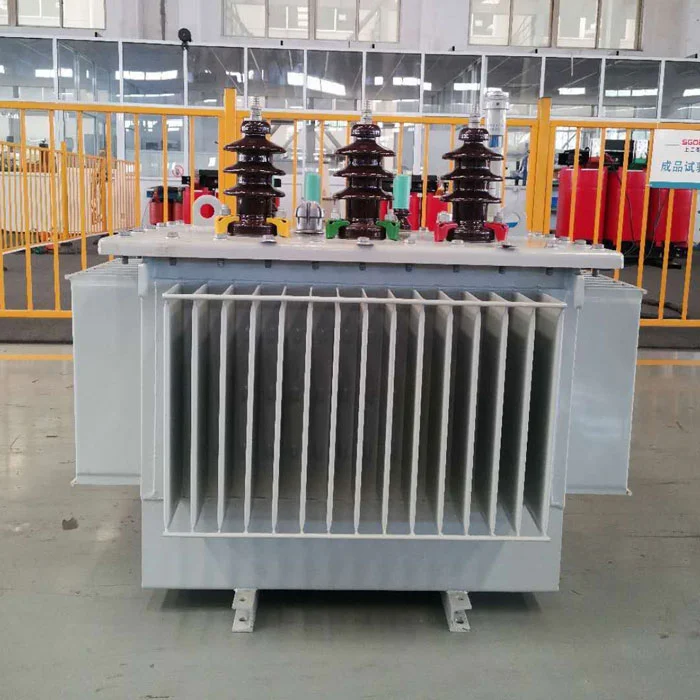

Shanghai Industrial Transformer Co., Ltd. fournit un transformateur immergé dans l'huile de 80 kVA pour la distribution d'énergie commerciale. Application principale : réduction de 10 kV/20 kV à 0,4 kV pour les installations commerciales. Perte à vide 0,18 kW, perte de charge 1,05 kW. Coût annuel de l'électricité env. 420 $ à 50 % de charge moyenne. Poids total 540 kg.
Fabricant:Shanghai Industrial Transformer Co., Ltd. (fondé en 2007)
LeTransformateur immergé dans l'huile de 80 kVA pour la distribution d'énergie commercialeest une spécification courante pour les installations commerciales de petite et moyenne taille, notamment les dépanneurs (300 à 500 m²), les cliniques communautaires, les petits hôtels (20 à 30 chambres) et les ateliers de fabrication légère avec une charge totale connectée comprise entre 150 et 250 ampères à 0,4 kV.
| Type d'équipement | Quantité | Charge sous-totale (kVA) |
|---|---|---|
| Éclairage LED (100W chacun) | 100 rencontres | 10 |
| CVC (5 kW de refroidissement chacun) | 4 unités | 20 |
| Ascenseur (7,5 kW) | 1 unité | 8 |
| Systèmes de point de vente + informatique | 10 postes de travail | 5 |
| Réfrigération (glacières commerciales) | 6 unités | 12 |
| Points de vente divers | - | 15 |
| Charge typique totale | 70 kVA | |
| Marge de sécurité | 10kVA |
Ce transformateur immergé dans l'huile de 80 kVA pour la distribution d'énergie commerciale prend en charge le mélange commercial typique ci-dessus avec une réserve de capacité de 10 à 15 % pour une expansion future.
| Capacité nominale | 80 kVA |
| Tension primaire | 10 ±2×2,5 % / 20 kV |
| Tension secondaire | 400V / 230V triphasé |
| Fréquence | 50 Hz |
| Groupe de connexion | Dyn11 (standard) |
| Perte à vide (mesurée) | ≤0,18 kW (typique 0,176-0,179) |
| Perte de charge à 75°C | ≤1,05 kW |
| Impédance | 4% |
| Courant à vide | ≤1,7 % (typique 1,5-1,6 %) |
| Masse totale | 540 kg (masse d'huile env. 105 kg) |
| Dimensions d'expédition | 950 × 600 × 1 250 mm (en caisse) |
| Méthode de refroidissement | ONAN (Huile Naturelle Air Naturelle) |
| Niveau de bruit à 1 m de distance | ≤55 dB(A) |
| Paramètre | Moyenne des tests en usine | Limite CEI | Statut |
|---|---|---|---|
| Perte à vide | 0,177 kW | 0,20 kW (maximum) | 11,5 % en dessous de la limite |
| Perte de charge | 1,04 kW | 1,10 kW | 5,5 % en dessous de la limite |
| Courant à vide | 1,55% | 2,0% | 22,5 % en dessous de la limite |
Base de calcul : transformateur 80kVA fonctionnant à 50% de charge moyenne (40 kVA), facteur de puissance 0,85, heures de fonctionnement 5 840 heures/an (16h/jour × 365 jours), tarif d'électricité 0,12$/kWh.
| Type de perte | Puissance (kW) | Énergie annuelle (kWh) | Coût annuel |
|---|---|---|---|
| Perte à vide (24h/24 et 7j/7) | 0.18 | 1 577 | 189 $ |
| Perte de charge (à 50 % de charge) | 1,05 × (0,5)² = 0,26 | 1 518 | 182 $ |
| Total | 0,44 moyenne | 3 095 | 371 $ |
À une charge moyenne de 60 % (48 kVA), le coût annuel augmente à environ 440 $.
Les transformateurs commerciaux sont souvent installés à proximité d’espaces occupés. Sources de bruit et atténuation dans ce domaineTransformateur immergé dans l'huile de 80 kVA pour la distribution d'énergie commerciale:
| Source de bruit | Contribution | Atténuation dans ce modèle |
|---|---|---|
| Magnétostriction du noyau | 70% | Densité de flux réduite à 1,65T (vs 1,70T standard) |
| Ventilateur de refroidissement (le cas échéant) | 0% | Pas de ventilateurs – ONAN uniquement |
| Vibrations du réservoir | 20% | Patins anti-vibrations entre noyau et réservoir |
| Bourdonnement magnétique | 10% | Joints à âme à recouvrement |
| Type d'établissement | Demande maximale typique | Note recommandée | Pourquoi |
|---|---|---|---|
| Petite supérette (200m²) | 25-35kVA | 50kVA | 80kVA surdimensionné |
| Supermarché (500m²) | 55-70 kVA | 80kVA | Correspond à la charge typique |
| Petit hôtel (25 chambres) | 50-65kVA | 80kVA | Permet les pics de charge AC |
| Clinique de santé communautaire | 40-60 kVA | 80kVA | Marge de hausse des équipements médicaux |
| Atelier d'usinage léger (3-5 machines) | 50-75kVA | 80kVA | Courant de démarrage du moteur |
| Immeuble de bureaux (1500m²) | 60-85kVA | 100kVA | Limite de 80 kVA |
Si votre demande de pointe dépasse 70 kVA pendant plus de 4 heures continues, sélectionnez plutôt 100 kVA.
| Exigence | Cette unité de 80kVA | Remarques |
|---|---|---|
| Surface au sol nécessaire | 0,45 m² (870 × 510 mm) | Plus accès frontal de 600 mm |
| Chargement au sol | 540kg + confinement d'huile | 1 000 kg/m² minimum |
| Hauteur du plafond | 2,2 m minimum | Pour l'accès aux bagues |
| Ouverture d'aération | 0,15 m² entrée + sortie | Convection naturelle |
| Protection incendie | Salle conforme à la norme CEI 60076-12 | Obligatoire pour les intérieurs remplis d'huile |
| Dégagement des combustibles | 1,5 m | Selon NFPA 70 |
Chaque transformateur immergé dans l'huile de 80 kVA pour la distribution d'énergie commerciale est livré avec un rapport de test contenant ces valeurs mesurées (pas seulement « réussite/échec ») :
Les acheteurs reçoivent un rapport PDF avec un numéro de série traçable jusqu'au lot de production.
Shanghai Industrial Transformer Co., Ltd. a expédié 47 unités de 80 kVA (S11-M-80/10) entre janvier 2024 et janvier 2026.
Ces unités ont été livrées à des clients aux Philippines (12 unités), en Indonésie (8 unités), au Nigeria (6 unités), au Vietnam (5 unités) et en Chine (16 unités). Les coordonnées des clients de référence peuvent être fournies sous accord de confidentialité.
CeTransformateur immergé dans l'huile de 80 kVA pour la distribution d'énergie commercialeoffre une perte moyenne à vide mesurée en usine de 0,177 kW, un niveau de bruit ≤ 55 dB(A) et aucune réclamation au titre de la garantie sur les 47 unités expédiées. Il convient aux supermarchés, aux petits hôtels et aux installations commerciales légères nécessitant un service de 150 à 250 A à 0,4 kV.
