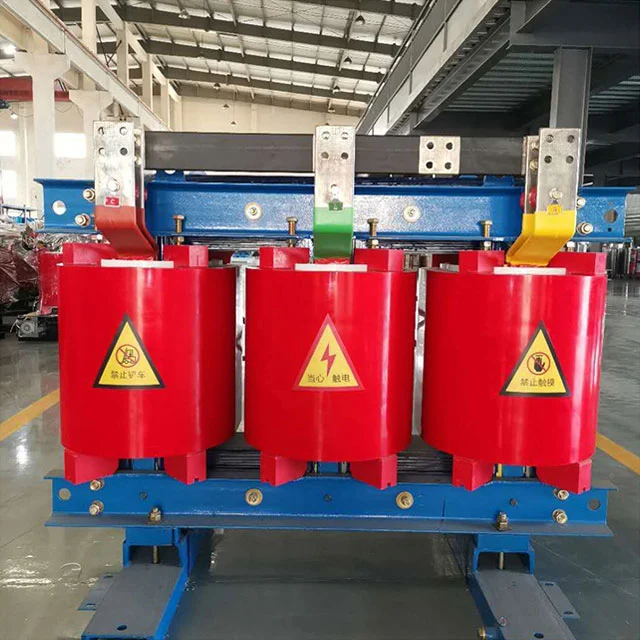

Transformateur sec 250kva

Le transformateur sec SGOB 250 kva est un appareil électrique de pointe conçu pour être utilisé dans une variété de contextes industriels, commerciaux et institutionnels. Avec une capacité de puissance nominale de 250 kilovolts-ampères (kva), ce transformateur offre des performances robustes, une fiabilité exceptionnelle et une gamme de fonctionnalités qui en font un choix idéal pour les systèmes de distribution d'énergie modernes.

Capacité de puissance élevée :

Le transformateur sec SGOB 250 kva est conçu pour gérer des charges de puissance importantes, ce qui le rend adapté aux applications nécessitant une alimentation électrique constante et fiable. Qu'il s'agisse d'alimenter des machines dans une usine de fabrication ou d'assurer une alimentation électrique stable dans un grand bâtiment commercial, ce transformateur peut répondre aux exigences des environnements les plus rigoureux.

Conception de type sec :

Contrairement aux transformateurs à huile traditionnels, le transformateur sec SGOB 250 kva utilise un système d'isolation de type sec. Cela élimine le risque de fuite d’huile et réduit le besoin d’entretien régulier, ce qui en fait une option plus sûre et plus respectueuse de l’environnement.

Conversion d'énergie efficace :

Le transformateur est conçu pour minimiser les pertes d'énergie pendant le processus de conversion, garantissant ainsi qu'une puissance maximale est fournie à la charge. Cela contribue à réduire les coûts opérationnels et à réduire l’empreinte carbone.

Compact et résistant :

Avec un design compact, le transformateur sec SGOB 250kva est facile à installer et nécessite un minimum d'espace. Sa construction durable garantit des performances et une fiabilité à long terme, même dans des conditions difficiles.

Options personnalisables :

Les fabricants proposent une gamme d'options de personnalisation, notamment différents niveaux de tension, configurations d'entrée et de sortie et dispositions de montage. Cela permet aux utilisateurs finaux d'adapter le transformateur à leurs besoins et exigences spécifiques.

Conformité et sécurité :

Le transformateur sec SGOB 250kva est conforme aux normes et réglementations internationales, garantissant sa sécurité et sa fiabilité. Des processus rigoureux de tests et de certification vérifient sa conformité aux normes industrielles, y compris celles liées à la compatibilité électromagnétique (CEM), aux capacités de tenue aux courts-circuits et aux performances thermiques.

Applications :

Industriel : Convient pour une utilisation dans les usines de fabrication, les opérations minières et autres environnements exigeants où la fiabilité et la durabilité sont primordiales.

Commercial : parfait pour les grands bâtiments commerciaux, les centres commerciaux, les hôtels et autres lieux nécessitant une alimentation électrique stable pour divers appareils et équipements.

Institutionnel : Idéal pour les établissements d'enseignement, les établissements de santé et les bâtiments gouvernementaux où les pannes de courant peuvent avoir de graves conséquences.

Tendances et innovations de l’industrie :

À mesure que le secteur de la distribution d'énergie continue d'évoluer, les fabricants se concentrent sur le développement de transformateurs plus efficaces, plus fiables et plus durables. Le transformateur sec SGOB 250 kva reflète ces tendances, intégrant des matériaux et des technologies avancées pour améliorer les performances et réduire l'impact environnemental.

De plus, l’intégration des technologies de réseaux intelligents et de l’Internet des objets (IoT) transforme le secteur. Grâce aux capacités de surveillance à distance et de maintenance prédictive, les utilisateurs finaux peuvent optimiser les performances du transformateur, réduire les temps d'arrêt et prolonger sa durée de vie.

CARACTÉRISTIQUES DU PRODUIT

Le transformateur sec moulé en résine époxy de 250 kva produit par Shanghai Industrial Transformer Co., Ltd. est développé et conçu en coopération avec l'Institut de recherche sur les transformateurs de Shenyang en introduisant une technologie étrangère avancée. L'indice de fiabilité des produits a atteint le niveau avancé international.

Le transformateur sec SGOB 250kva est sûr, ignifuge et ignifuge, sans pollution et peut être directement installé dans le centre de distribution. Il ne nécessite aucun entretien, est facile à installer, présente un faible coût d'exploitation global, de faibles pertes, de bonnes performances de résistance à l'humidité, peut fonctionner normalement à 100 % d'humidité et peut être mis en service sans pré-séchage après l'arrêt. Il a une faible décharge partielle, un faible bruit, une forte fonction de dissipation thermique et peut fonctionner à une charge nominale de 150 % dans des conditions de refroidissement à air forcé.

Les transformateurs secs SGOB 250 kva sont désormais largement utilisés dans les immeubles de grande hauteur, les centres commerciaux, les aéroports, les gares, les quais, les métros, les usines, les stations de distribution souterraines, les plates-formes de forage pétrolier offshore, les centrales électriques et autres endroits présentant des environnements et des conditions d'utilisation difficiles.

Principaux matériaux et caractéristiques

La bobine utilise un fil de cuivre isolé de classe F comme conducteur et un matériau composite en fibre de verre et résine époxy comme isolant. Son coefficient de dilatation est proche de celui d'un conducteur en cuivre et présente une bonne résistance aux chocs, aux changements de température et aux fissures. Tous les composants en fibre de verre et en résine époxy sont auto-extinguibles et ne continueront pas à brûler. Dans le même temps, la bobine haute tension est coulée avec de la résine époxy sous un vide de 1 mbar, et il n'y a pas de bulles à l'intérieur de la bobine, garantissant ainsi que la décharge partielle de la bobine est faible. Dans le même temps, la perte du transformateur est efficacement réduite.

The iron core of the transformer is made of 30EH120 series of high-permeability cold-rolled silicon steel sheets with orderly grain orientation imported from Nippon Steel, Japan, with 45° full-bevel joints and four-level step-by-step stacking. The surface of the iron core is sealed with insulating resin paint to prevent moisture and rust, and the two clamps and fasteners have anti-corrosion protective layers. The entire iron core adopts a non-stacked iron yoke and steel pull plate structure, which effectively reduces no-load loss, no-load current and iron core noise.

Pour les bobines basse tension et courant élevé, la contrainte de court-circuit est importante lorsqu'un court-circuit se produit et le nombre de spires basse tension est faible. Plus le courant basse tension est important, plus le problème des ampères-tours instables sera important lorsque le type d'enroulement de fil est utilisé. Le problème de la dissipation thermique doit également être pris en compte. À l’heure actuelle, l’utilisation d’un enroulement en feuille pour basse tension peut mieux résoudre les problèmes ci-dessus. Tout d’abord, les produits en aluminium n’ont pas de spires axiales ni d’angles de spirale d’enroulement axiaux. Les ampères-tours des enroulements haute et basse tension sont équilibrés et la contrainte axiale du transformateur est faible en cas de court-circuit. Deuxièmement, grâce à sa fine isolation, les conduits d'air multicouches peuvent être installés à volonté au cours du processus, et le problème de dissipation thermique est également mieux résolu. Le soudage interne de la bobine adopte un soudage avec protection au xénon sur la bobineuse de feuille entièrement automatique, qui présente une haute précision, une faible résistance au soudage et aucun processus de soudage externe. L'isolation DMD est utilisée entre les couches d'enroulement et les extrémités sont scellées et durcies avec de la résine après l'enroulement.

Le ventilateur de refroidissement à soufflage supérieur à flux transversal est adopté, il présente les caractéristiques d'un faible bruit, d'une pression du vent élevée, d'une belle apparence, etc., et améliore la capacité de surcharge du transformateur. Le contrôle de la température adopte un contrôleur de température intelligent pour améliorer la sécurité et la fiabilité du fonctionnement du transformateur.

DESCRIPTION DU PRODUIT

Le transformateur de type sec isolé en résine époxy est un produit très sûr. Il peut être directement installé dans le centre de distribution. Il fonctionne bien dans un environnement à 100 % d'humidité sans pré-séchage. Il a été largement utilisé dans le domaine de la construction, des centres commerciaux, des aéroports, des gares, des ports, du métro, des usines, des stations de distribution d'énergie souterraines, des plates-formes de forage pétrolier offshore, des centrales électriques, etc.

CARACTÉRISTIQUES DU PRODUIT

● Résistant au feu

● Résistance à l'humidité

● Entretien et installation faciles

● Fonctionne bien dans des conditions environnementales difficiles

● Produit non polluant

● Faible perte pendant l'opération complète

PARAMÈTRES

PROFIL DE L'ENTREPRISE

Shanghai Industry Transformers Co., Ltd (SGOB) est un fournisseur complet d'équipements de distribution électrique. Nos produits comprennent :

● Transformateurs immergés dans l'huile

● Transformateurs immergés dans l'huile 35KV

● Transformateurs de puissance de type sec à isolation en résine époxy

● Transformateurs de distribution en alliage amorphe

● Transformateurs photovoltaïques

● Transformateurs éoliens

● Transformateurs de sous-station de type boîte

Notre entreprise a été fondée en 2007 et compte aujourd'hui un atelier de 40 000 m² et plus de 200 collaborateurs. Nos produits sont largement utilisés dans un large éventail d'industries telles que la production et la distribution d'électricité, la production de charbon, la métallurgie, le pétrole et le gaz, les produits chimiques, la construction, les ports, les aéroports, les infrastructures ferroviaires et municipales.

Nous produisons également des équipements connexes tels que des armoires et des boîtiers électriques, des coffrets de commutation. Actuellement, nous élargissons notre gamme de produits à d'autres domaines liés à l'énergie tels que les connecteurs thermorétractables, les câbles électriques et les équipements mécaniques associés, etc. Notre objectif est de construire un guichet unique plate-forme de fourniture d'équipements et de pièces électriques pour notre clientèle mondiale.

Nous nous appuyons sur notre système de contrôle de qualité strict pour fournir des produits de la plus haute qualité. Sur nos 200 collaborateurs, 46 sont des ingénieurs d'expérience. Notre système qualité comprend des qualifications pour :

● Centre national de surveillance de la qualité des transformateurs de Chine

● Système de gestion de la qualité ISO-9001 : 2008

● ISO-14001 : 2004 Système de gestion environnementale

● Système de santé et de sécurité OHSMS18000

Nos Brevets :

Nos capacités de production et de tests de qualité comprennent :

● Enroulement automatique du film

● Tôlerie et refendage d'acier au silicone numérique

● Étuve de séchage sous vide et ligne de vernis entièrement automatiques

● Testeur de décharges partielles HAEFLY

● Analyseur de puissance HAEFLY

● Analyseur d'harmoniques HAEFLY

Le résultat est un produit supérieur à haut rendement, avec une faible dissipation de puissance et un faible bruit pour maximiser votre investissement dans l'infrastructure.
