The SGOB 200kva Dry Transformer distribution industry is continuously evolving, driven by technological advancements and sustainability initiatives. Manufacturers are investing in research and development to enhance transformers' efficiency, durability, and safety features. This includes the use of advanced materials, such as amorphous metal cores and eco-friendly insulation systems, to improve thermal and electrical performance.
Le transformateur sec SGOB 200 kva témoigne de l'évolution et de la sophistication des équipements électriques au sein de l'industrie de la distribution d'énergie. Alors que les entreprises et les institutions recherchent de plus en plus de solutions électriques fiables, efficaces et respectueuses de l'environnement, le transformateur sec SGOB 200 kva s'est imposé comme un choix privilégié pour un large éventail d'applications.
Le secteur de la distribution d’électricité connaît une transformation significative, portée par les progrès technologiques, les initiatives en matière de développement durable et l’évolution des demandes des clients. Les transformateurs, en tant que composants essentiels du réseau électrique, jouent un rôle central dans la conversion et la distribution efficaces de l’énergie. Les transformateurs de type sec, en particulier, ont gagné en importance en raison de leur sécurité améliorée, de leurs besoins de maintenance réduits et de leurs avantages environnementaux par rapport aux transformateurs à huile traditionnels.
Transformateur sec SGOB 200kva : contributions clés de l'industrie :
Efficacité et fiabilité :
Avec une capacité de puissance nominale de 200 kilovolts-ampères (kva), le transformateur sec SGOB 200 kva offre une efficacité exceptionnelle, minimisant les pertes d'énergie et réduisant les coûts d'exploitation. Sa construction robuste garantit une fiabilité à long terme, permettant aux entreprises de maintenir une alimentation électrique constante et d'éviter des interruptions coûteuses.
Durabilité:
La conception de type sec élimine l'utilisation de matières dangereuses, telles que l'huile de transformateur, réduisant ainsi l'empreinte environnementale et se conformant aux réglementations de plus en plus strictes en matière d'élimination des déchets dangereux. Cela contribue aux efforts globaux de développement durable et s’aligne sur la tendance croissante à adopter des technologies vertes.
Polyvalence et personnalisation :
Le transformateur sec SGOB 200 kva est suffisamment polyvalent pour répondre à divers besoins industriels, commerciaux et institutionnels. Les fabricants proposent des options de personnalisation, notamment différents niveaux de tension, configurations d'entrée et de sortie et dispositions de montage, permettant aux utilisateurs finaux d'adapter le transformateur à leurs besoins spécifiques.
Conformité et sécurité :
Le transformateur est conforme aux normes et réglementations internationales, garantissant sa sécurité et sa fiabilité. Des processus rigoureux de tests et de certification vérifient sa conformité aux normes industrielles, y compris celles liées à la compatibilité électromagnétique (CEM), aux capacités de tenue aux courts-circuits et aux performances thermiques.
Applications Across Industries:
Industriel : dans les usines de fabrication, les opérations minières et autres environnements intensifs, le transformateur sec SGOB 200 kva prend en charge les machines, les équipements et les systèmes de contrôle, garantissant l'efficacité opérationnelle et la productivité.
Commercial : adapté aux immeubles de bureaux, aux magasins de détail, aux établissements de santé et à d'autres établissements commerciaux, le transformateur fournit une alimentation électrique stable pour les appareils électroménagers, l'éclairage, les systèmes CVC et autres infrastructures critiques.
Institutionnel : Parfait pour les établissements d'enseignement, les bâtiments gouvernementaux et autres établissements publics, le transformateur garantit une alimentation fiable pour les services essentiels, améliorant ainsi la sécurité et l'efficacité opérationnelle.
Industry Trends and Innovations:
The power distribution industry is continuously evolving, driven by technological advancements and sustainability initiatives. Manufacturers are investing in research and development to enhance transformers' efficiency, durability, and safety features. This includes the use of advanced materials, such as amorphous metal cores and eco-friendly insulation systems, to improve thermal and electrical performance.
Moreover, the integration of smart grid technologies and the Internet of Things (IoT) is transforming the industry. Remote monitoring, diagnostics, and predictive maintenance capabilities enable manufacturers and end-users to optimize transformer performance, reduce downtime, and extend their lifespan.
CARACTÉRISTIQUES DU PRODUIT

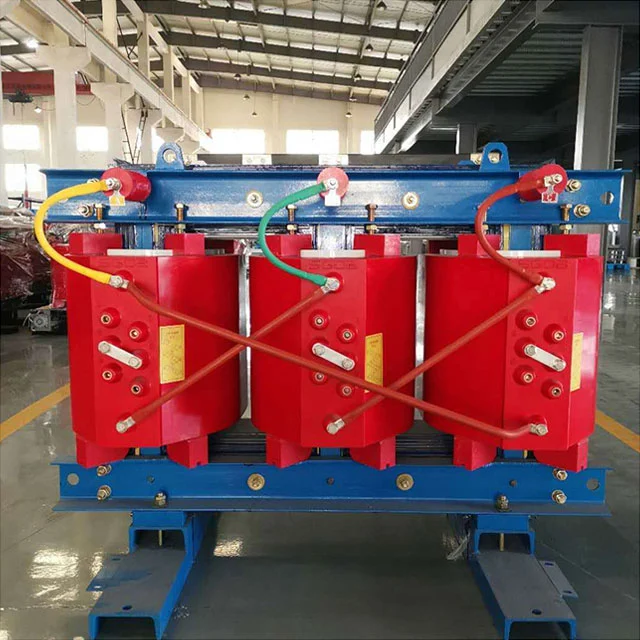

Le transformateur sec moulé en résine époxy de 200 kva produit par Shanghai Industrial Transformer Co., Ltd. est développé et conçu en coopération avec l'Institut de recherche sur les transformateurs de Shenyang en introduisant une technologie étrangère avancée. L'indice de fiabilité des produits a atteint le niveau avancé international.
Le transformateur sec SGOB 200kva est sûr, ignifuge et ignifuge, sans pollution et peut être directement installé dans le centre de distribution. Il ne nécessite aucun entretien, est facile à installer, présente un faible coût d'exploitation global, de faibles pertes, de bonnes performances de résistance à l'humidité, peut fonctionner normalement à 100 % d'humidité et peut être mis en service sans pré-séchage après l'arrêt. Il a une faible décharge partielle, un faible bruit, une forte fonction de dissipation thermique et peut fonctionner à une charge nominale de 150 % dans des conditions de refroidissement à air forcé.
Les transformateurs secs SGOB 200kva sont désormais largement utilisés dans les immeubles de grande hauteur, les centres commerciaux, les aéroports, les gares, les quais, les métros, les usines, les stations de distribution souterraines, les plates-formes de forage pétrolier offshore, les centrales électriques et autres endroits présentant des environnements et des conditions d'utilisation difficiles.
Principaux matériaux et caractéristiques
La bobine utilise un fil de cuivre isolé de classe F comme conducteur et un matériau composite en fibre de verre et résine époxy comme isolant. Son coefficient de dilatation est proche de celui d'un conducteur en cuivre et présente une bonne résistance aux chocs, aux changements de température et aux fissures. Tous les composants en fibre de verre et en résine époxy sont auto-extinguibles et ne continueront pas à brûler. Dans le même temps, la bobine haute tension est coulée avec de la résine époxy sous un vide de 1 mbar, et il n'y a pas de bulles à l'intérieur de la bobine, garantissant ainsi que la décharge partielle de la bobine est faible. Dans le même temps, la perte du transformateur est efficacement réduite.
Le noyau de fer du transformateur est constitué de tôles d'acier au silicium laminées à froid de la série 30EH120 à haute perméabilité avec une orientation ordonnée des grains importées de Nippon Steel, au Japon, avec des joints biseautés complets à 45° et un empilement étape par étape à quatre niveaux. La surface du noyau de fer est scellée avec une peinture à base de résine isolante pour éviter l'humidité et la rouille, et les deux pinces et attaches ont des couches de protection anticorrosion. L'ensemble du noyau de fer adopte un joug de fer non empilé et une structure de plaque de traction en acier, ce qui réduit efficacement la perte à vide, le courant à vide et le bruit du noyau de fer.
Pour les bobines basse tension et courant élevé, la contrainte de court-circuit est importante lorsqu'un court-circuit se produit et le nombre de spires basse tension est faible. Plus le courant basse tension est important, plus le problème des ampères-tours instables sera important lorsque le type d'enroulement de fil est utilisé. Le problème de la dissipation thermique doit également être pris en compte. À l’heure actuelle, l’utilisation d’un enroulement en feuille pour basse tension peut mieux résoudre les problèmes ci-dessus. Tout d’abord, les produits en aluminium n’ont pas de spires axiales ni d’angles de spirale d’enroulement axiaux. Les ampères-tours des enroulements haute et basse tension sont équilibrés et la contrainte axiale du transformateur est faible en cas de court-circuit. Deuxièmement, grâce à sa fine isolation, les conduits d'air multicouches peuvent être installés à volonté au cours du processus, et le problème de dissipation thermique est également mieux résolu. Le soudage interne de la bobine adopte un soudage avec protection au xénon sur la bobineuse de feuille entièrement automatique, qui présente une haute précision, une faible résistance au soudage et aucun processus de soudage externe. L'isolation DMD est utilisée entre les couches d'enroulement et les extrémités sont scellées et durcies avec de la résine après l'enroulement.
Le ventilateur de refroidissement à soufflage supérieur à flux transversal est adopté, il présente les caractéristiques d'un faible bruit, d'une pression du vent élevée, d'une belle apparence, etc., et améliore la capacité de surcharge du transformateur. Le contrôle de la température adopte un contrôleur de température intelligent pour améliorer la sécurité et la fiabilité du fonctionnement du transformateur.
DESCRIPTION DU PRODUIT
Le transformateur de type sec isolé en résine époxy est un produit très sûr. Il peut être directement installé dans le centre de distribution. Il fonctionne bien dans un environnement à 100 % d'humidité sans pré-séchage. Il a été largement utilisé dans le domaine de la construction, des centres commerciaux, des aéroports, des gares, des ports, du métro, des usines, des stations de distribution d'énergie souterraines, des plates-formes de forage pétrolier offshore, des centrales électriques, etc.
CARACTÉRISTIQUES DU PRODUIT
● Résistant au feu
● Résistance à l'humidité
● Entretien et installation faciles
● Fonctionne bien dans des conditions environnementales difficiles
● Produit non polluant
● Faible perte pendant l'opération complète
PARAMÈTRES
| MODÈLE | AUCUNE PERTE DE CHARGE (W) |
PERTE DE CHARGE (120%) |
IMPENDANCE (%) |
COURANT À PAS DE CHARGE (%) |
NIVEAU DE BRUIT (Lpa) dB |
POIDS (kg) |
| SC(B)10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC(B)10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC(B)10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC(B)10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC(B)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| CS(B)10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC(B)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC(B)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC(B)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC(B)10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC(B)10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC(B)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC(B)10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC(B)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC(B)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC(B)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC(B)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC(B)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC(B)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC(B)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| MODÈLE | DIMENSION(MM) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC(Z)(B)10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC(Z)(B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC(Z)(B)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC(Z)(B)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC(Z)(B)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC(Z)(B)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC(Z)(B)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC(Z)(B)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC(Z)(B)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC(Z)(B)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC(Z)(B)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC(Z)(B)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC(Z)(B)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC(Z)(B)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC(Z)(B)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC(Z)(B)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC(Z)(B)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC(Z)(B)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC(Z)(B)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC(Z)(B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| MODÈLE | CAPACITÉ (KVA) | LONGUEUR (MM) |
LARGEUR (MM) | HAUTEUR (MM) |
LONGITUDINALE (MM) | HORIZONTALE (MM) | POIDS (KG) |
| SC(Z)(B)10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC(Z)(B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC(Z)(B)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC(Z)(B)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC(Z)(B)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC(Z)(B)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC(Z)(B)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC(Z)(B)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC(Z)(B)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC(Z)(B)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC(Z)(B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC(Z)(B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC(Z)(B)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC(Z)(B)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC(Z)(B)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC(Z)(B)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC(Z)(B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC(Z)(B)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC(Z)(B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC(Z)(B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
PROFIL DE L'ENTREPRISE
Shanghai Industry Transformers Co., Ltd (SGOB) is a full-range supplier of electrical distribution equipment. Our products include:
● Transformateurs immergés dans l'huile
● Transformateurs immergés dans l'huile 35KV
● Transformateurs de puissance de type sec à isolation en résine époxy
● Transformateurs de distribution en alliage amorphe
● Transformateurs photovoltaïques
● Transformateurs éoliens
● Transformateurs de sous-station de type boîte
Notre entreprise a été fondée en 2007 et compte aujourd'hui un atelier de 40 000 m² et plus de 200 collaborateurs. Nos produits sont largement utilisés dans un large éventail d'industries telles que la production et la distribution d'électricité, la production de charbon, la métallurgie, le pétrole et le gaz, les produits chimiques, la construction, les ports, les aéroports, les infrastructures ferroviaires et municipales.
We also produce related equipment such as electrical cabinets and enclosures, switchgear boxes Currently, we are expanding our product line into other power-related areas like hot shrink connectors, electrical cables and associated mechanical equipment etc. Our goal is to build a one-stop electrical equipment and parts supply platform for our global customer base.
Nous nous appuyons sur notre système de contrôle de qualité strict pour fournir des produits de la plus haute qualité. Sur nos 200 collaborateurs, 46 sont des ingénieurs d'expérience. Notre système qualité comprend des qualifications pour :
● Centre national de surveillance de la qualité des transformateurs de Chine
● Système de gestion de la qualité ISO-9001 : 2008
● ISO-14001 : 2004 Système de gestion environnementale
● Système de santé et de sécurité OHSMS18000
Our Patents:
Nos capacités de production et de tests de qualité comprennent :
● Automatic foil winding
● Tôlerie et refendage d'acier au silicone numérique
● Étuve de séchage sous vide et ligne de vernis entièrement automatiques
● Testeur de décharges partielles HAEFLY
● HAEFLY power analyzer
● Analyseur d'harmoniques HAEFLY
Le résultat est un produit supérieur à haut rendement, avec une faible dissipation de puissance et un faible bruit pour maximiser votre investissement dans l'infrastructure.
