SGOB est un fournisseur chinois de transformateur sec de 1000 kva de qualité chinoise. Il s'agit d'un appareil électrique de premier plan conçu pour répondre aux demandes de puissance élevée des environnements industriels, commerciaux et institutionnels modernes. Avec une puissance nominale robuste de 1 000 kilovolts-ampères (kva), ce transformateur offre une fiabilité, une efficacité et une durabilité inégalées, ce qui en fait une solution d'alimentation polyvalente pour une gamme diversifiée d'applications.
DESCRIPTION DU PRODUIT

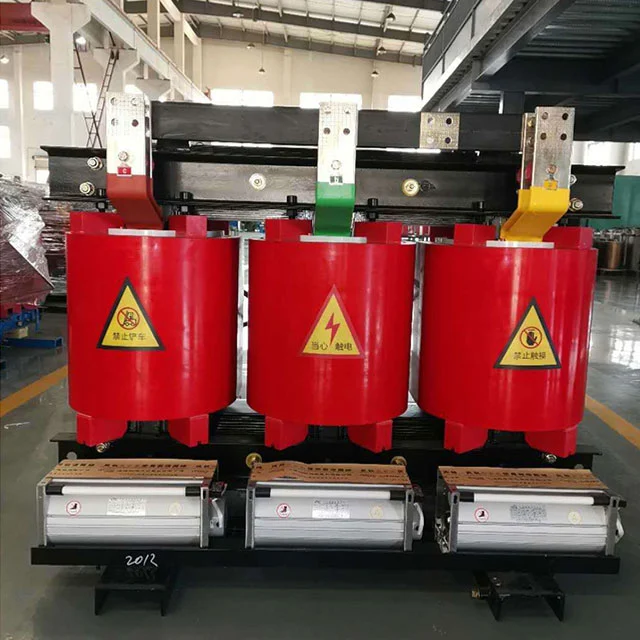

Le transformateur sec SGOB 1000kva est un produit très sûr. Il peut être directement installé dans le centre de distribution. Il fonctionne bien dans un environnement à 100 % d'humidité sans pré-séchage. Il a été largement utilisé dans le domaine de la construction, des centres commerciaux, des aéroports, des gares, des ports, du métro, des usines, des stations de distribution d'énergie souterraines, des plates-formes de forage pétrolier offshore, des centrales électriques, etc.
Avantages du produit
Les transformateurs de type sec en résine durable haute performance 1 000 kva SGOB sont conçus dans une configuration de type sec, éliminant le besoin d'huile, réduisant ainsi considérablement le risque de fuite et la possibilité de pollution de l'environnement. Cette caractéristique respectueuse de l'environnement s'aligne sur les efforts mondiaux de développement durable, facilitant la promotion de solutions énergétiques plus propres et réduisant les émissions de carbone. Le transformateur de type sec SGOB 1 000 kva est de conception compacte, structurellement robuste et parfaitement adapté à une installation dans des espaces limités. Sa construction robuste garantit une fiabilité à long terme et un fonctionnement fluide, même dans les environnements industriels les plus exigeants.
Ce transformateur de type sec à haut rendement de 1 000 kva peut gérer de grandes charges, ce qui en fait un excellent choix pour les applications où une demande de puissance continue et critique est requise. Qu'il s'agisse d'usines de fabrication, de centres de données, d'établissements médicaux ou d'établissements d'enseignement, le transformateur de type sec SGOB 1 000 kva peut fournir une alimentation électrique fiable en cas de besoin.
En plus de sa puissante capacité de traitement de puissance, ce transformateur présente également une excellente efficacité énergétique. Il minimise les pertes d'énergie, maximisant ainsi la puissance fournie à la charge et réduisant les coûts d'exploitation. Cela en fait un choix idéal pour les entreprises qui souhaitent optimiser leur consommation d’énergie et réduire leur empreinte carbone.
De plus, le transformateur de type sec SGOB 1000kva présente également des fonctionnalités avancées telles que la réduction du bruit et la dissipation thermique. Ces caractéristiques garantissent que le transformateur fonctionne plus silencieusement et à une température plus basse, améliorant ainsi l'expérience utilisateur et prolongeant la durée de vie du transformateur.
Le transformateur sec SGOB 1000kva est une solution électrique hautes performances, fiable et respectueuse de l'environnement. Sa conception compacte, sa structure robuste et ses fonctionnalités avancées en font un choix idéal pour une large gamme d'applications. Que vous ayez besoin d'alimenter des usines de fabrication, des centres de données ou des établissements médicaux, le transformateur de type sec SGOB 1 000 kva peut fournir l'énergie dont vous avez besoin lorsque vous en avez besoin.
Principaux matériaux et caractéristiques
Cette bobine utilise un fil de cuivre isolé de classe F comme conducteur et des matériaux composites en fibre de verre et en résine époxy comme matériau isolant. Son coefficient de dilatation est similaire à celui des conducteurs en cuivre et il présente une excellente résistance aux chocs, aux changements de température et aux fissures. Tous les composants en fibre de verre et en résine époxy ont des propriétés auto-extinguibles et ne continueront pas à brûler. Pendant ce temps, la bobine haute tension est coulée avec de la résine époxy sous un vide de 1 millibar, et il n'y a pas de bulles à l'intérieur de la bobine, garantissant que la décharge locale de la bobine est faible. Dans le même temps, les pertes du transformateur ont été efficacement réduites.
Le noyau du transformateur est constitué de tôles d'acier au silicium laminées à froid à haute perméabilité magnétique de la série 30EH120 importées de Nippon Steel du Japon. Ces tôles d'acier au silicium ont une disposition ordonnée des grains, sont reliées de manière chanfreinée à 45° et sont empilées en quatre couches. La surface du noyau est recouverte d'une peinture à base de résine isolante pour éviter l'humidité et la rouille, et les deux pinces et fixations sont également dotées de couches de protection anticorrosion. L'ensemble du noyau adopte un joug non empilé et une structure de plaque de traction en acier, ce qui réduit efficacement la perte à vide, le courant à vide et le bruit du noyau.
Pour les bobines basse tension à courant élevé, lorsqu'un court-circuit se produit, la contrainte de court-circuit est importante, tandis que les bobines basse tension ont moins de spires. Plus le courant basse tension est important, plus le problème du courant instable lors de l'utilisation de la méthode d'enroulement de bobine est évident. Les problèmes de dissipation thermique doivent également être pris en compte. À l’heure actuelle, les bobines basse tension enroulées avec du papier d’aluminium peuvent mieux résoudre les problèmes ci-dessus. Premièrement, les produits en aluminium n'ont pas de spires axiales ni d'angle d'hélice d'enroulement axial. Les tours de courant des enroulements haute tension et basse tension sont équilibrés et la contrainte axiale du transformateur est faible en cas de court-circuit. Deuxièmement, grâce à sa fine isolation, plusieurs couches de canaux d'air peuvent être placées librement pendant le traitement, et le problème de dissipation thermique est également mieux résolu. Le soudage interne de la bobine est effectué sur une bobineuse de feuille entièrement automatique utilisant un soudage avec protection contre le gaz xénon, qui présente une haute précision, une faible résistance de soudage et aucun processus de soudage externe. Entre les couches d'enroulement, une isolation DMD est utilisée et les extrémités sont scellées et durcies avec de la résine après l'enroulement.
Un ventilateur de refroidissement d'air supérieur à flux transversal est adopté. Ce ventilateur présente les avantages d'un faible bruit, d'une pression du vent élevée et d'une bonne apparence, et améliore la capacité de surcharge du transformateur. Le contrôle de la température utilise un contrôleur de température intelligent pour améliorer la sécurité et la fiabilité du fonctionnement du transformateur.
CARACTÉRISTIQUES DU PRODUIT
Le transformateur de distribution d'énergie de type sec à isolation moulée en résine époxy de 1 000 kVA produit par Shanghai Industrial Transformer Co., Ltd. est développé et conçu en coopération avec le Shenyang Transformer Research Institute en introduisant une technologie étrangère avancée. L'indice de fiabilité des produits a atteint le niveau avancé international.
Le transformateur sec SGOB 1000kva est sûr, ignifuge et ignifuge, sans pollution et peut être directement installé dans le centre de distribution. Il ne nécessite aucun entretien, est facile à installer, présente un faible coût d'exploitation global, de faibles pertes, de bonnes performances de résistance à l'humidité, peut fonctionner normalement à 100 % d'humidité et peut être mis en service sans pré-séchage après l'arrêt. Il a une faible décharge partielle, un faible bruit, une forte fonction de dissipation thermique et peut fonctionner à une charge nominale de 150 % dans des conditions de refroidissement à air forcé.
Les transformateurs secs SGOB 1000kva sont désormais largement utilisés dans les immeubles de grande hauteur, les centres commerciaux, les aéroports, les gares, les quais, les métros, les usines, les stations de distribution souterraines, les plates-formes de forage pétrolier offshore, les centrales électriques et autres endroits présentant des environnements et des conditions d'utilisation difficiles.
CARACTÉRISTIQUES DU PRODUIT
● Résistant au feu
● Résistance à l'humidité
● Entretien et installation faciles
● Fonctionne bien dans des conditions environnementales difficiles
● Produit non polluant
● Faible perte pendant l'opération complète
PARAMÈTRES
| MODÈLE | AUCUNE PERTE DE CHARGE (W) |
PERTE DE CHARGE (120%) |
IMPENDANCE (%) |
COURANT À PAS DE CHARGE (%) |
NIVEAU DE BRUIT (Lpa) dB |
POIDS (kg) |
| SC(B)10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC(B)10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC(B)10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC(B)10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| CS(B)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| CS(B)10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC(B)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC(B)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC(B)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC(B)10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC(B)10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC(B)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC(B)10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC(B)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC(B)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC(B)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC(B)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC(B)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC(B)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC(B)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| MODÈLE | DIMENSIONS (MM) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC(Z)(B)10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC(Z)(B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC(Z)(B)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC(Z)(B)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC(Z)(B)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC(Z)(B)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC(Z)(B)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC(Z)(B)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC(Z)(B)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC(Z)(B)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC(Z)(B)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC(Z)(B)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC(Z)(B)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC(Z)(B)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC(Z)(B)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC(Z)(B)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC(Z)(B)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC(Z)(B)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC(Z)(B)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC(Z)(B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| MODÈLE | CAPACITÉ (KVA) | LONGUEUR (MM) |
LARGEUR (MM) | HAUTEUR (MM) |
LONGITUDINALE (MM) | HORIZONTALE (MM) | POIDS (KG) |
| SC(Z)(B)10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC(Z)(B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC(Z)(B)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC(Z)(B)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC(Z)(B)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC(Z)(B)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC(Z)(B)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC(Z)(B)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC(Z)(B)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC(Z)(B)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC(Z)(B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC(Z)(B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC(Z)(B)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC(Z)(B)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC(Z)(B)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC(Z)(B)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC(Z)(B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC(Z)(B)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC(Z)(B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC(Z)(B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
PROFIL DE L'ENTREPRISE
Shanghai Industry Transformers Co., Ltd (SGOB) est un fournisseur complet d'équipements de distribution électrique. Nos produits comprennent :
● Transformateurs immergés dans l'huile
● Transformateurs immergés dans l'huile 35KV
● Transformateurs de puissance de type sec à isolation en résine époxy
● Transformateurs de distribution en alliage amorphe
● Transformateurs photovoltaïques
● Transformateurs éoliens
● Transformateurs de sous-station de type boîte
Notre entreprise a été fondée en 2007 et compte aujourd'hui un atelier de 40 000 m² et plus de 200 collaborateurs. Nos produits sont largement utilisés dans un large éventail d'industries telles que la production et la distribution d'électricité, la production de charbon, la métallurgie, le pétrole et le gaz, les produits chimiques, la construction, les ports, les aéroports, les infrastructures ferroviaires et municipales.
Nous produisons également des équipements connexes tels que des armoires et des boîtiers électriques, des boîtiers d'appareillage de commutation. Actuellement, nous étendons notre gamme de produits à d'autres domaines liés à l'énergie tels que les connecteurs thermorétractables, les câbles électriques et les équipements mécaniques associés, etc. Notre objectif est de construire une plate-forme unique d'approvisionnement en équipements et pièces électriques pour notre clientèle mondiale.
Nous nous appuyons sur notre système de contrôle qualité strict pour fournir des produits de la plus haute qualité. Sur nos 200 collaborateurs, 46 sont des ingénieurs d'expérience. Notre système qualité comprend des qualifications pour :
● Centre national de surveillance de la qualité des transformateurs de Chine
● Système de gestion de la qualité ISO-9001 : 2008
● ISO-14001 : 2004 Système de gestion environnementale
● Système de santé et de sécurité OHSMS18000
Nos Brevets :
Nos capacités de production et de tests de qualité comprennent :
● Enroulement automatique du film
● Tôlerie et refendage d'acier au silicone numérique
● Étuve de séchage sous vide et ligne de vernis entièrement automatiques
● Testeur de décharges partielles HAEFLY
● Analyseur de puissance HAEFLY
● Analyseur d'harmoniques HAEFLY
Le résultat est un produit supérieur à haut rendement, avec une faible dissipation de puissance et un faible bruit pour maximiser votre investissement dans l'infrastructure.
