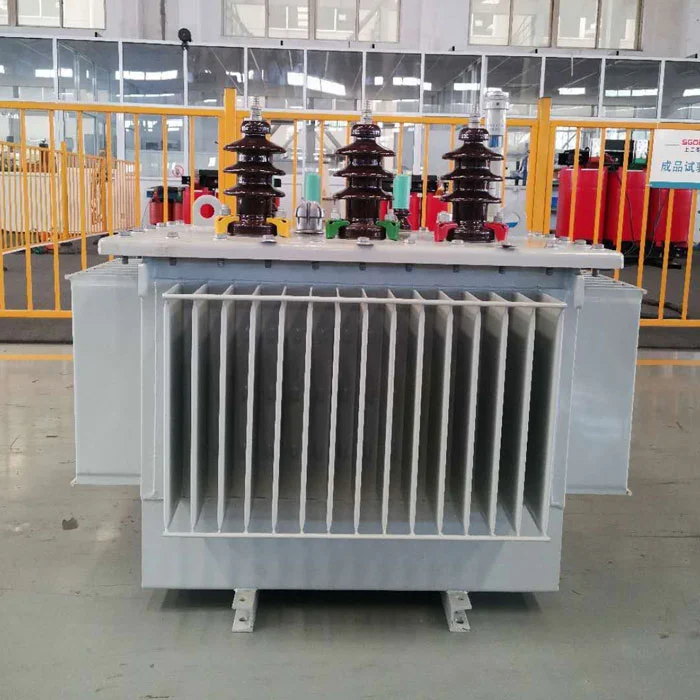

LeTransformateur immergé d'huile de 80kvaest un dispositif de conversion de puissance scellé construit avec un noyau en acier en silicium roulé à froid et des enroulements en cuivre sans oxygène. Il dispose d'une conception de bobine en spirale avec des canaux d'huile longitudinale pour améliorer la dissipation de chaleur interne. Une structure résistante à court-circuit renforce les supports finaux pour se protéger contre les surtensions du courant transitoire. Un mécanisme de levage dédié et un système de positionnement assurent la stabilité du transport.
LeTransformateur immergé d'huile de 80kvaPeut être utilisé dans les systèmes de distribution d'énergie urbaine pour résister aux fluctuations de la charge diurne, et la dissipation de chaleur immergée par l'huile assure un fonctionnement continu à chargement complet. Sa structure résistante à la corrosion bloque efficacement la corrosion par pulvérisation saline dans les zones côtières humides.
La conception de l'écart d'huile d'isolation renforcée pour les zones à haute altitude réduit le risque de décharge à basse pression.
| MODÈLE | CAPACITÉ (KVA) |
HV (KV) |
LV (KV) |
Aucune perte de charge (KW) |
Incorporation (%) |
POIDS (Kg) |
DIMENSION (L * w * h mm) |
| S11-M-30/10 | 30 | 6-20 | 0.2-0.4 | 0.10 | 4 | 325 | 750 * 470 * 930 |
| S11-M-50/10 | 50 | 0.13 | 4 | 420 | 800 * 490 * 1000 | ||
| S11-M-630/10 | 63 | 0.15 | 4 | 470 | 840 * 500 * 1010 | ||
| S11-M-80/10 | 80 | 0.18 | 4 | 540 | 870 * 510 * 1130 | ||
| S11-m-100/10 | 100 | 0.20 | 4 | 605 | 890 * 520 * 1140 | ||
| S11-m-125/10 | 125 | 0.24 | 4 | 680 | 920 * 590 * 1150 | ||
| S11-M-160/10 | 160 | 0.27 | 4 | 790 | 1110 * 580 * 1170 | ||
| S11-M-200/10 | 200 | 0.33 | 4 | 930 | 1160 * 620 * 1225 | ||
| S11-M-250/10 | 250 | 0.40 | 4 | 1100 | 1230 * 660 * 1270 | ||
| S11-M-315/10 | 315 | 0.48 | 4 | 1250 | 1250 * 680 * 1300 | ||
| S11-M-400/10 | 400 | 0.57 | 4 | 1550 | 1380 * 750 * 1380 | ||
| S11-M-500/10 | 500 | 0.68 | 4 | 1820 | 1430 * 770 * 1420 | ||
| S11-M-630/10 | 630 | 0.81 | 4.5 | 2065 | 1560 * 865 * 1480 | ||
| S11-M-800/10 | 800 | 0.98 | 4.5 | 2510 | 1620 * 880 * 1520 | ||
| S11-M-1000/10 | 1000 | 1.15 | 4.5 | 2890 | 1830 * 1070 * 1540 | ||
| S11-m-1250/10 | 1250 | 1.36 | 4.5 | 3425 | 1850 * 1100 * 1660 | ||
| S11-M-1600/10 | 1600 | 1.64 | 4.5 | 4175 | 1950 * 1290 * 1730 | ||
| S11-m2000 / 10 | 2000 | 2.05 | 4.5 | 4510 | 2090 * 1290 * 1760 | ||
| S11-M-2500/10 | 2500 | 2.50 | 5.5 | 5730 | 2140 * 1340 * 1910 | ||
| S11-M-3150/10 | 3150 | 2.80 | 5.5 | 7060 | 2980 * 2050 * 2400 |
Les composants du gaz dissous sont régulièrement analysés par analyse chromatographique, et le diagnostic de défaut interne est activé lorsque les concentrations d'acétylène sont anormales. Le niveau d'huile est surveillé à l'aide d'un indicateur de fenêtre en deux couleurs et une alarme d'urgence est déclenchée lorsque le niveau d'huile baisse soudainement. Des tests annuels sur la résistance diélectrique sont effectués et la filtration à l'huile sous vide est effectuée lorsque la tension de panne tombe en dessous du seuil.
Un fonctionnement prolongé en dessous d'un taux de charge spécifique a entraîné une faible température d'huile dans unTransformateur immergé d'huile de 80kva, conduisant à l'analyse de l'eau et à la réduction de la résistance à l'isolation. Un chauffage régulier à chargement complet est nécessaire pour maintenir la solubilité dans l'eau dans l'huile. Le chauffage automatique doit être activé pendant les fermetures d'hiver pour maintenir la température de l'huile.
Effectuez immédiatement un test de réponse en fréquence de déformation d'enroulement et comparez-le à un spectre de référence. Vérifiez le déplacement des boulons de maintien en accrochant le couvercle et utilisez un télémètre laser pour vérifier les dimensions axiales. Effectuez un test à vide pour surveiller les harmoniques anormales des vibrations. Si le noyau est mis à la terre à plusieurs points, démantelez et réparez l'isolation.
