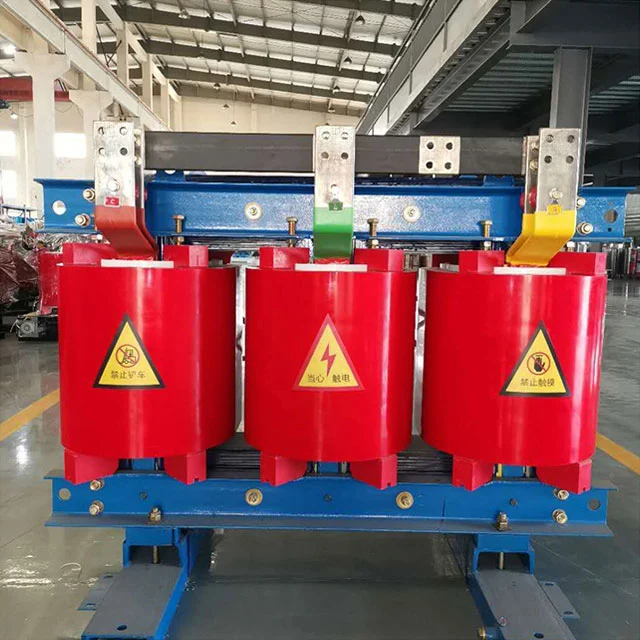

Transformateur de type sec triphasé 630 KVA

Ce transformateur de type sèche triphasé de 630 kVA à partir de SGOB comprend des enroulements 100% cuivre, 5000v haute tension et une fréquence 50Hz / 60Hz. Il est conforme aux normes CEI à utiliser dans les centrales électriques, les sous-stations, etc. Les tensions nominales comprennent 6 kV, 6,3 kV, 10 kV, 10,5 kV et 11 kV.  La personnalisation pour des exigences spécifiques est disponible. Veuillez nous contacter pour plus de détails.

Caractéristiques du produit:

1. Les bobines utilisent des conducteurs de cuivre avec isolation composite en fibre de verre, moulé sous vide dans une résine époxy pour une structure scellée sans bulle.

2. Le noyau utilise des feuilles d'acier en silicium orientées sur le grain avec une conception à la touche étanche pour réduire la perte d'hystérésis.

3. Le côté basse tension utilise une structure d'enroulement en aluminium avec un soudage automatique à l'arc d'argon pour une distribution de courant uniforme.

4. Un système de contrôle de température intelligent avec un ventilateur axial régule l'efficacité de refroidissement.

5. Le boîtier estampillé présente des ailettes de refroidissement pour une convection améliorée, et un revêtement résistant à la corrosion protège contre le spray salin.

Processus de production:

Après enroulement, le fil de cuivre est pré-imprégné de vernis isolant, puis sous vide en résine époxy pour le durcissement. Le noyau est découpé au laser et empilé, avec des pinces hydrauliques appliquant une pression constante. Après assemblage, le noyau et les bobines sont cuits pour lier les composants. Une analyse de décharge partielle et une analyse harmonique sont effectuées avant l'expédition, avec des données téléchargées sur le nuage pour la traçabilité.

Avantages clés par rapport aux transformateurs à l'huile:

1. Les transformateurs à l'huile ont un risque de fuite d'huile due à la défaillance du sceau, provoquant potentiellement la pollution du sol et les risques d'incendie; Le transformateur de type sèche 630 kVA triphasé élimine les milieux inflammables et la résine auto-excitée en cas de faille d'arc, empêchant les dommages secondaires. Les transformateurs à l'huile génèrent des gaz inflammables dans des conditions de surcharge, nécessitant des systèmes de protection des gaz. Les transformateurs de type sec surveille directement la température du point le plus chaud à l'aide de capteurs intégrés, améliorant la vitesse d'alerte précoce et de réponse.

2. Dans les transformateurs à l'huile, les changements dans la viscosité de l'huile à basse température affectent l'efficacité de la dissipation thermique et les températures élevées accélèrent le vieillissement de l'isolation; Le coefficient de dilatation thermique de la résine époxy dans les transformateurs de type sec correspond à celui des conducteurs de cuivre, en maintenant la stabilité mécanique sous des variations de température extrêmes. Les transformateurs à l'huile nécessitent des tests périodiques de qualité de l'huile et de contenu d'humidité; La structure entièrement scellée des transformateurs de type sèche permet le fonctionnement dans des environnements d'humidité à 100%, éliminant le besoin d'enceintes de protection supplémentaires dans des environnements marins avec corrosion par pulvérisation saline.

3. L'entretien du transformateur immergé à l'huile nécessite un équipement de filtration d'huile spécialisé et des coûts d'élimination des déchets d'huile; Les fuites accidentelles entraînent des coûts de nettoyage du site; Les transformateurs de type sec ne nécessitent un nettoyage d'air comprimé pour l'accumulation de poussière de surface, sans coûts de remplacement consommables. L'élimination des transformateurs à l'huile implique des procédures de déchets dangereux; Les matériaux de type sec peuvent être écrasés, triés et recyclés mécaniquement, augmentant considérablement la valeur résiduelle. Les réparations des transformateurs immériques nécessitent des procédures de vidange de pétrole; Les transformateurs de type sec prennent en charge le remplacement de l'enroulement modulaire, réduisant les temps d'arrêt.

Notes d'entretien

1. N'utilisez pas de pistolet à air à haute pression directement sur le dissipateur de chaleur pendant le fonctionnement d'un transformateur de type sec à trois phases de 630 kVA pour éviter les micro-cracks dans la résine.

2. Nettoyez la poussière des canaux de dissipation thermique avec une brosse douce si elle est accumulée pendant plus de trois mois.

3. Vérifiez la formation des cristaux de sel sur les terminaux dans les zones côtières avant la saison de la mousson.

4. Effectuer des tests d'isolation inter-tour après un court-circuit soudain.

5. Scellez et stockez dans un environnement sec pendant le stockage à long terme; Maintenir une température et une humidité constantes pendant 48 heures avant le redémarrage.

La capacité de surcharge est-elle inférieure à celle des transformateurs à l'huile?

Les enroulements encapsulés en résine ont une capacité thermique plus élevée, et sous le refroidissement à l'air forcé, le temps de surcharge continue est en fait plus long que celui des transformateurs à l'huile; La vitesse de récupération d'isolation après un court-circuit soudain est également plus rapide.

Paramètres du produit
