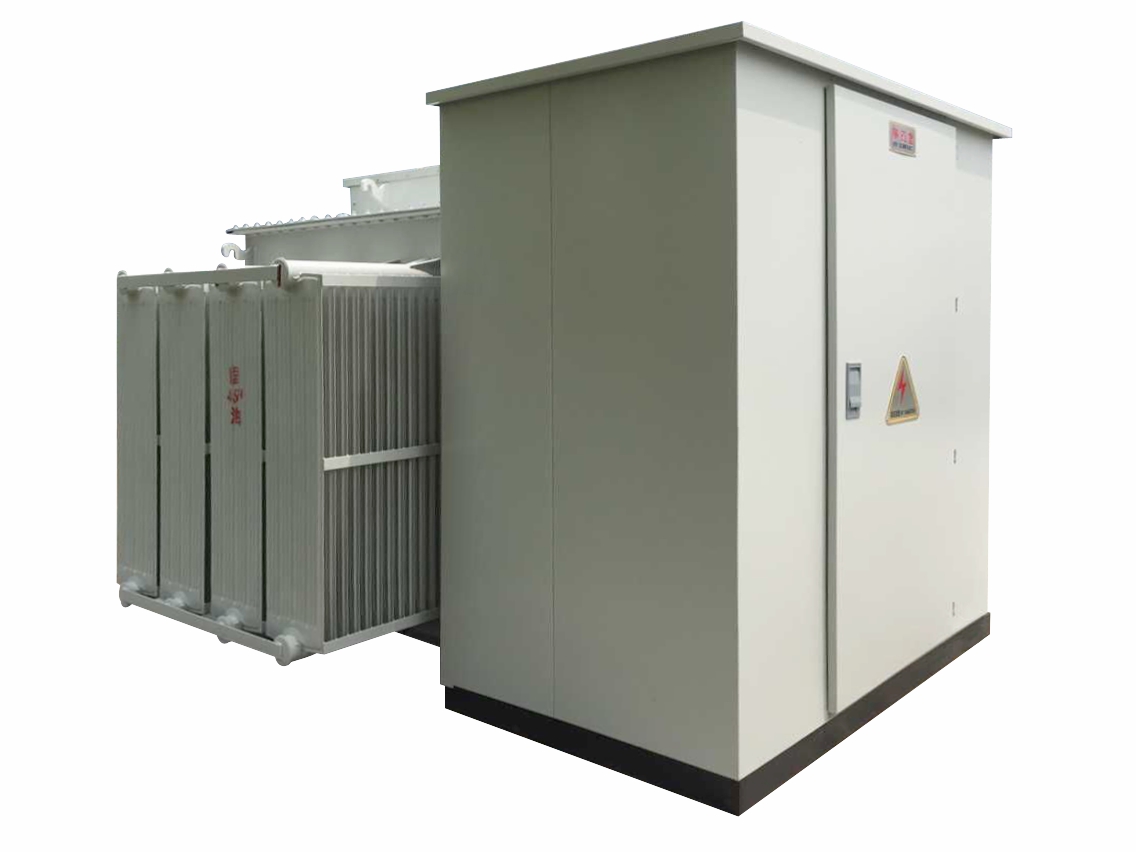

Transformateur de sous-station électrique de type boîte 1600kva

Caractéristique du produit

Tous les transformateurs de sous-station électrique de type boîte SGOB 1 600 kva fabriqués en Chine sont intégrés et assemblés en usine en une seule fois, y compris la conception, la fabrication, l'assemblage et le câblage.  Après un débogage strict par le fabricant et des tests et inspections en usine, il est livré pour garantir une livraison parfaite au client.

Le transformateur de sous-station préfabriqué de puissance de type boîte compacte de 1 600 kva a une structure compacte et une forte adaptabilité.  Sa surface au sol ne représente que 30 à 40 % de celle des postes électriques traditionnels.  Il prend en charge diverses formes de fondations et convient aux scénarios limités en espace, tels que les villes et les zones industrielles.

Ce transformateur de sous-station électrique de type boîtier compact SGOB 1 600 kva à structure entièrement fermée présente des performances anti-poussière, anti-humidité, anti-corrosion et d'isolation thermique, avec un niveau de protection IP54 ou supérieur, répondant aux exigences d'un fonctionnement extérieur stable à long terme.

Il est sûr et intelligent, doté de fonctions complètes de verrouillage électrique et de protection. Ce transformateur de sous-station électrique triphasé de type boîte de 1 600 kva peut être équipé en option d'un système de surveillance intelligent qui prend en charge la surveillance de l'état à distance et l'alerte précoce en cas de panne.

Prend en charge une personnalisation flexible et fournit des solutions rentables.  Prend en charge la configuration des types de transformateurs (immergés dans l'huile/sec), des méthodes de lignes entrantes et sortantes et des matériaux de boîtier en fonction des besoins de l'utilisateur, réduisant ainsi l'investissement global ainsi que les coûts d'exploitation et de maintenance.

Quelles sont les compositions du transformateur de sous-station électrique de type boîte de 1 600 kva ?

1. Unité de commutation haute tension

Le transformateur de sous-station électrique de type boîte SGOB 1 600 kva sert d'entrée d'alimentation à la sous-station et est généralement équipé d'unités principales entièrement isolées au SF6 ou à anneau à isolation solide.  Les composants de base comprennent des commutateurs de charge, des fusibles haute tension et des sectionneurs, qui peuvent atteindre des modes d'alimentation standard de réseaux à double anneau d'alimentation ou de bornes d'alimentation simples. L'unité est équipée d'une fonction de verrouillage complète « cinq préventions » et peut être étendue avec des interfaces de commande et de surveillance électriques, fournissant ainsi les conditions de base pour le contrôle à distance et la gestion intelligente.

2. Unité de transformation

Cette unité est au cœur de la conversion de l'énergie électrique et peut être équipée d'un transformateur immergé dans l'huile ou de type sec de 1 600 kVA selon les exigences du projet. Les transformateurs immergés dans l'huile ont une bonne économie et une efficacité de dissipation thermique élevée, ce qui en fait un choix universel pour les applications extérieures.

3. Unité de distribution basse tension

Cette unité est chargée de la distribution, de la protection et de la gestion de l'énergie électrique.  Le circuit principal est doté d'une protection globale par des disjoncteurs à châssis, et les circuits de dérivation multiples sont équipés de disjoncteurs à boîtier moulé pour obtenir un contrôle séparé. L'unité est équipée en standard d'un dispositif intelligent de compensation de puissance réactive, qui peut ajuster automatiquement le facteur de puissance du système. Dans le même temps, des compteurs multifonctionnels sont installés pour surveiller en temps réel des données telles que le courant, la tension, la puissance et la consommation d'énergie, fournissant ainsi une base pour la gestion des opérations.

4. Structure globale de la boîte

Le corps de la boîte adopte une conception de module standardisé en forme d'« œil », isolant physiquement et intégrant les trois unités fonctionnelles ci-dessus dans une coque domestique robuste. La coque est généralement constituée de plaques d'acier anticorrosion ou de matériaux non métalliques. Chaque compartiment est scellé indépendamment et le niveau de protection global peut atteindre IP54 ou supérieur, résistant efficacement à l'érosion du vent, de la pluie, de la poussière et des embruns salins. La conception d'apparence est compacte et la couleur et le matériau peuvent être personnalisés en fonction de l'environnement d'installation.

Spécifications du produit

Attributs spécifiques à l'industrie

Autres attributs

Emballage et livraison

Capacité d'approvisionnement
